Cable concéntrico

  • Cable concéntrico
  • Cable concéntrico

Aplicación
Los cables concéntricos se usan habitualmente en redes de distribución eléctrica, paneles con amperímetros, paneles de instrumentos o de circuitos. Pueden utilizarse bajo tierra, en exteriores, y en ambientes secos o húmedos.

Construcción

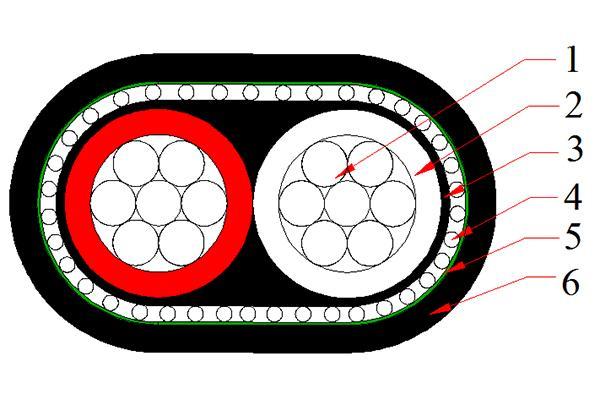

Cable concéntrico
  • Conductor: de clase 2, de cobre o de aleación de aluminio de serie 8000
  • Aislamiento: XLPE
  • Recubrimiento interno del cable: PVC
  • Capa concéntrica: Cobre/aleación de aluminio de serie 8000
  • Cinta de envoltorio del cable: material no absorbente
  • Recubrimiento externo: PVC (XLPE/PE)

Estándar
IEC60502-1, BS7870, ASTMD2655
ASTMB556, ASTMB193, ASTMB8, UL44, UL1581, UL854

Estándar ASTM
Diámetro del núcleo y nominal Conductor Espesor del aislamiento Conductor concéntrico Espesor del recubrimiento . Peso del cable/km Resistencia máxima del conductor DC (20℃)
Calibre del alambre Número Diámetro mm mm Número Diámetro mm mm mm kg/km Ω/km () Ω/km (Concéntrico
Conductor de cobre (estándar EE. UU.)
2X #12 7 0.78 1.14 39 0.321 1.14 7.74 108 5.43 5.50
2X #10 7 0.98 1.14 25 0.511 1.14 8.72 151 3.41 3.50
2X #8 7 1.23 1.14 25 0.643 1.14 9.74 214 2.14 2.20
2X #6 7 1.55 1.14 25 0.813 1.14 11.04 313 1.35 1.40
2X #4 7 1.96 1.14 26 1.020 1.14 12.68 472 0.848 0.85
3X #8 7 1.23 1.14 65 0.405 1.14 11.3X17.3 418 2.14 2.20
3X #6 7 1.55 1.14 65 0.511 1.52 13.2X20.2 620 1.35 1.40
3X #4 7 1.96 1.14 65 0.643 1.52 14.7X22.9 875 0.848 0.85
3X #2 7 2.47 1.14 65 0.823 1.52 16.6X26.3 1275 0.524 0.53
Conductor de aleación de aluminio (estándar de EE. UU.)
2X #12 7 0.78 1.14 39 0.321 1.14 7.74 67 8.88 8.90
2X #10 7 0.98 1.14 25 0.511 1.14 8.72 85 5.59 5.60
2X #8 7 1.23 1.14 25 0.643 1.14 9.74 110 3.52 3.60
2X #6 7 1.55 1.14 25 0.813 1.14 11.04 148 2.21 2.30
2X #4 7 1.96 1.14 26 1.020 1.14 12.68 206 1.39 1.40
3X #8 7 1.23 1.14 65 0.405 1.14 11.3X17.3 262 3.52 3.60
3X #6 7 1.55 1.14 65 0.511 1.52 13.2X20.2 370 2.21 2.30
3X #4 7 1.96 1.14 65 0.643 1.52 14.7X22.9 488 1.39 1.40
3X #2 7 2.47 1.14 65 0.823 1.52 16.6X26.3 640 0.88 0.89
Estándar IEC
Diámetro del núcleo y nominal Conductor Espesor del aislamiento Conductor concéntrico Espesor del recubrimiento . Peso del cable /km Resistencia máxima del conductor DC (20℃)
mm2 Número Diámetro mm mm Número Diámetro mm mm mm kg/km Ω/km () Ω/km (Concéntrico)
Conductor de cobre (estándar IEC)
2X10 7 1.35 1.55 20 0.85 1.40 11.80 290 1.83 1.90
2X16 7 1.70 1.55 32 0.85 1.40 12.84 420 1.15 1.20
2X25 7 2.14 1.60 29 1.13 1.50 15.02 630 0.727 0.76
2X35 19 1.53 1.65 27 1.35 1.60 17.00 832 0.524 0.55
Conductor de aleación de aluminio (estándar IEC)
2X10 7 1.35 1.55 23 1.13 1.40 12.41 192 3.08 1.335
2X16 7 1.70 1.55 26 1.13 1.40 13.46 230 1.91 1.808
2X25 7 2.14 1.6 29 1.13 1.50 15.08 290 1.20 1.0586
2X35 19 1.53 1.65 27 1.35 1.60 17.05 370 0.868 0.7966
