Cable de AL / XLPE / CTS / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV

Cable Eléctrico de un Núcleo NA2XSY (AL/XLPE/CTS/PVC)

Los cables de un núcleo de media tensión son adecuados para instalaciones fijas en redes eléctricas, tuberías de cables exteriores o instaladas directamente a tierra. La estabilidad operacional es mejorada debido a que el factor de pérdida dieléctrica es extremadamente bajo, así como por las excelentes propiedades de aislamiento del XLPE y una unión firme con la pantalla del conductor y la pantalla aislante del material semi-conductor (que son extruidos en un solo proceso). Gracias a su excelencia, nuestros cables se utilizan ampliamente en subestaciones, plantas de energía y plantas industriales.

Estructura

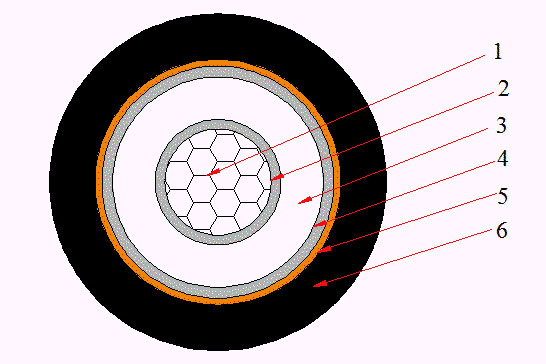

Cable Eléctrico de un Núcleo NA2XSY (AL/XLPE/CTS/PVC)

1) Conductor: Cobre o aluminio, Clase 1: conductor sólido, o Clase 2: conductor trenzado
2) Pantalla: Compuesto semi-conductor no metálico
3) Aislamiento: Polietileno reticulado XLPE
4) Pantalla aislante: Compuesto semi-conductor no metálico
5) Malla metálica: Cinta de cobre
6) Cubierta externa: Policloruro de vinilo (PVC)

Especificaciones
Conductores IEC 60228
IEC 60502-1 Cables eléctricos con aislamiento extruido y sus accesorios correspondientes para tensiones nominales de 1kV (Um = 1,2 kV) hasta 35kV (Um = 40.5kV) - Parte 1: Cables para tensiones nominales de 6 kV(Um=7.2kV) y 30 kV(Um=36kV).

Parámetros

Cable Eléctrico de un Núcleo- 6/10kV y 8.7/15kV
Número de núcleos y sección nominal Espesor del aislamiento Espesor de la cubierta Diámetro total aproximado Peso aproximado Resistencia máx. a corriente continua del conductor（20℃） Capacidad Portadora de Corriente
(mm2) (mm) (mm) (mm) (kg/km) (Ω/km) Al aire (A) A tierra (A)
YJLV (NA2XSY) - 6/10kV
1X16 3.4 1.8 18.5 390 1.91 85 115
1X25 3.4 1.8 19.5 442 1.20 130 145
1X35 3.4 1.8 20.5 496 0.868 160 175
1X50 3.4 1.8 21.8 564 0.641 190 210
1X70 3.4 1.8 23.5 667 0.443 240 260
1X95 3.4 1.8 25.1 781 0.320 295 315
1X120 3.4 1.8 26.5 885 0.253 340 360
1X150 3.4 1.8 28.0 997 0.206 385 405
1X185 3.4 1.9 29.9 1158 0.164 440 455
1X240 3.4 2.0 32.3 1385 0.125 530 535
1X300 3.4 2.0 34.5 1608 0.100 605 605
1X400 3.4 2.1 37.7 1932 0.0778 715 705
1X500 3.4 2.2 40.8 2330 0.0605 835 805
1X630 3.4 2.3 44.8 2838 0.0469 930 920
YJLV (NA2XSY) - 8.7/15kV
1X25 4.5 1.8 21.7 525 1.20 130 145
1X35 4.5 1.8 22.7 582 0.868 160 175
1X50 4.5 1.8 24.0 655 0.641 190 210
1X70 4.5 1.8 25.7 763 0.443 240 260
1X95 4.5 1.8 27.3 882 0.320 295 315
1X120 4.5 1.9 28.9 1004 0.253 340 360
1X150 4.5 1.9 30.4 1122 0.206 385 405
1X185 4.5 2.0 32.3 1290 0.164 440 455
1X240 4.5 2.0 34.5 1511 0.125 530 535
1X300 4.5 2.1 36.9 1757 0.100 605 605
1X400 4.5 2.2 40.1 2094 0.0778 715 705
1X500 4.5 2.3 43.2 2504 0.0605 835 805
1X630 4.5 2.4 47.2 3027 0.0469 930 920
Cable Eléctrico de un Núcleo- 12/20kV y 18/30kV
Número de núcleos y sección nominal Espesor del aislamiento Espesor de la cubierta Diámetro total aproximado Peso aproximado Resistencia máx. a corriente continua del conductor（20℃） Capacidad Portadora de Corriente
(mm2) (mm) (mm) (mm) (kg/km) (Ω/km) Al aire (A) A tierra (A)
YJLV (NA2XSY) - 12/20kV
1X35 5.5 1.8 25.46 675 0.868 115 175
1X50 5.5 1.8 26.76 764 0.641 140 210
1X70 5.5 1.8 28.46 877 0.443 170 255
1X95 5.5 1.9 30.26 1013 0.320 205 310
1X120 5.5 2.0 31.66 1130 0.253 240 345
1X150 5.5 2.0 33.46 1282 0.206 270 400
1X185 5.5 2.1 35.06 1434 0.164 310 455
1X240 5.5 2.1 37.66 1685 0.125 360 530
1X300 5.5 2.2 39.86 1938 0.100 420 605
1X400 5.5 2.3 43.26 2346 0.0778 485 700
1X500 5.5 2.4 47.14 2802 0.0605 535 795
YJLV (NA2XSY) - 18/30kV
1X35 8.0 1.9 30.1 923 0.868 185 134
1X50 8.0 2.0 31.3 1009 0.641 222 157
1X70 8.0 2.0 33.2 1149 0.443 278 192
1X95 8.0 2.1 35.0 1301 0.320 338 229
1X120 8.0 2.1 36.4 1430 0.253 391 260
1X150 8.0 2.2 37.9 1573 0.206 440 288
1X185 8.0 2.2 39.7 1744 0.164 504 324
1X240 8.0 2.3 42.3 2012 0.125 593 373
1X300 8.0 2.4 44.6 2281 0.100 677 419
1X400 8.0 2.5 47.5 2647 0.0778 769 466
1X500 8.0 2.6 50.9 3101 0.0605 872 573
