Cable NAYBY de 0.6/1 kV (AL/PVC/STA/PVC)

Cable NAYBY de 0.6/1 kV (AL/PVC/STA/PVC)

  • 1 Núcleo
  • 2 Núcleo
  • 3 Núcleo
  • 4 Núcleo
  • 5 Núcleo
  • 3+1 Núcleo
  • 4+1 Núcleo
  • 3+2 Núcleo
    • Volver
    Consulta

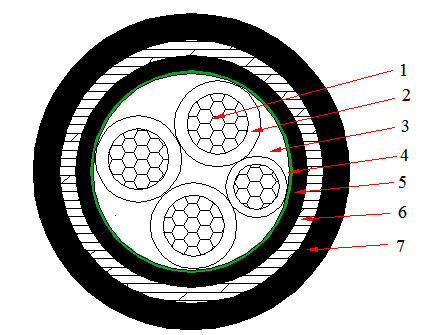

    Cable eléctrico con revestimiento y aislamiento de PVC, reforzado con cinta de acero y conductor de aluminio de 3+1 núcleos 0.6/1kV
    Área nominal de la sección transversal Espesor de aislamiento Espesor de la cinta de acero no magnética Espesor de la cubierta Diámetro externo aprox. Peso aproximado Resistencia máx. a corriente continua del conductor（20℃） Capacidad portadora de corriente
    mm2 mm mm mm mm kg/km Ω/km Al aire (A) A tierra (A)
    3*4+1*2.5 1.0/0.8 0.2 1.8 16.7 383 7.41/12.1 - -
    3*6+1*4 1.0/1.0 0.2 1.8 18.2 443 4.61/7.41 - -
    3*10+1*6 1.0/1.0 0.2 1.8 20.8 561 3.08/4.61 38 54
    3*16+1*10 1.0/1.0 0.2 1.8 23.5 711 1.91/3.08 51 71
    3*25+1*16 1.2/1.0 0.2 1.8 27.2 937 1.2/1.91 66 92
    3*35+1*16 1.2/1.0 0.2 1.8 28.4 1057 0.868/1.91 81 110
    3*50+1*25 1.4/1.2 0.2 2.0 32.8 1378 0.641/1.2 98 130
    3*70+1*35 1.4/1.2 0.5 2.1 38.0 2123 0.443/0.868 120 160
    3*95+1*50 1.6/1.4 0.5 2.3 43.0 2673 0.32/0.641 150 195
    3*120+1*70 1.6/1.4 0.5 2.4 47.3 3221 0.253/0.443 180 225
    3*150+1*70 1.8/1.4 0.5 2.5 51.0 3703 0.206/0.443 205 250
    3*185+1*95 2.0/1.6 0.5 2.7 56.2 4472 0.164/0.32 235 285
    3*240+1*120 2.2/1.6 0.5 2.9 62.7 5540 0.125/0.253 280 330
    3*300+1*150 2.4/1.8 0.5 3.1 68.9 6643 0.1/0.206 320 370
